Faire son cable Diagnostique pour les G2

[rafstyle]

original disponible ici :

https://shop.mower24.de/fr/kabel-cable-usb-g2.html

Attention pas utile sans le software



compatible sur :



Husqvarna	Automower® 210C	G2	1	(2007, 2008, 2009, 2010)
Husqvarna	Automower® 220AC	G2	1	(2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014, 2015)
Husqvarna	Automower® 230ACX	G2	1	(2007, 2008, 2009, 2010, 2011, 2012, 2013, 2014)
Husqvarna	Automower® 260ACX	G2	2	(2009, 2010, 2011)
Husqvarna	Automower® 265ACX	G2	2	(2012, 2013, 2014, 2015)
Husqvarna	Automower® G2	G2	1	(2003, 2004, 2005, 2006)
Husqvarna	Automower® Solar Hybrid	G2	1	(2008, 2009, 2010, 2011, 2012)
Husqvarna	Automower® Solar Hybrid (Black Metalic Edition)	G2	1	(2013, 2014, 2015)
Gardena®	Gardena® R160 (G2)	G2	1	(2013, 2014, 2015)



1. Matériel:



- 1 x Connecteur Mâle (JST EL Series 2 Row Male PCB Housing) Réf. R.S.Components: 490-6413 / Réf. fabricant: ELP-04NV

- 4 x Pin Femelle (JST EL Crimp Contact, Female, 0.13mm² to 0.5mm²) Réf. R.S.Components: 490-6249 / Réf. fabricant: LLF-01T-P1.3E

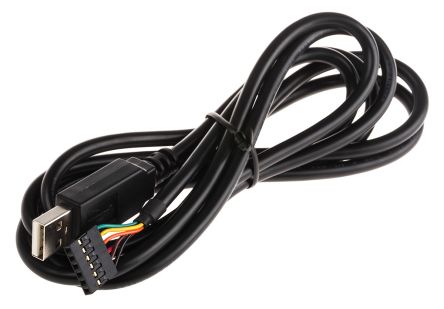

- 1 x Câble USB/Série (FTDI Chip, 3.3 V TTL USB to UART Cable) Réf. R.S.Components: 429-307 / Réf. fabricant: TTL-232R-3V3











2. Schéma:



Noir = Masse

Orange = TX Ftdi vers RX Automower

Jaune = TX Automower vers RX Ftdi







3. Réalisation:



- Coupez le connecteur SIL à 6 contacts.

- Couper les fils Brun, Rouge et Vert

- Connectez les fils Orange, Jaune et Noir sur le connecteur JST selon le schéma.

  (Les pins sont normalement à sertir mais je les ai soudées...)

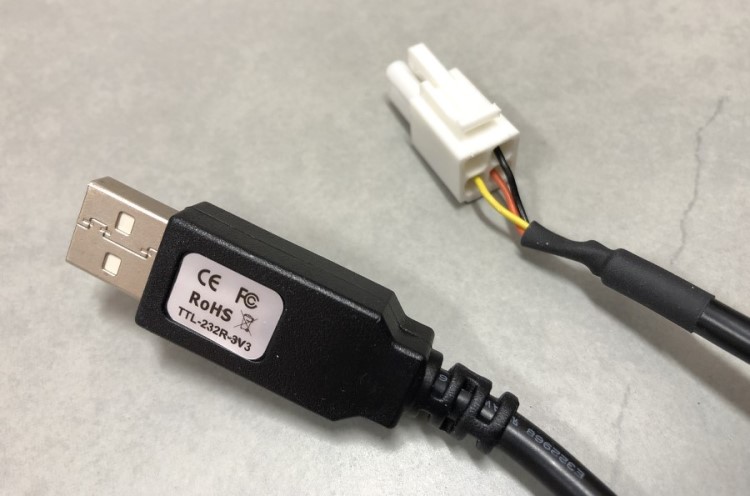

Voici mon câble...









4. Conclusion:



Voila, je n'ai rien inventé mais peux-être que cette synthèse sera utile à certains.

[Wiwi]

génial! vraiment très utile !

[fanAutomower]

Bonjour, super info car cela fait un moment que je voulais me faire un câble de diag, mais appart le cordon USB, je ne trouve pas les broches ainsi que le boitier pour la France.

Merci

[Fred]

Merci pour l'info. 125EUR le câble Husqvarna

Par contre qu'est-il possible de voir/savoir en branchant ce câble à son PC ?



[fanAutomower]

Possibilité de faire un check total des différents éléments du robot ainsi que la station, divers remise à zéro dont celui lors du changement de la batterie. C'était, pour moi le meilleur logiciel de diag par rapport au STIHL (nul) pour l'utiliser et le Drh de Honda grosse copie de l'autocheck de l'époque, que j'utilise aussi . Le nouveau Husqvarna à l'air plus sympas

[Chercheur]

On 5/27/2022 at 8:29 AM, Fred said:

Par contre qu'est-il possible de voir/savoir en branchant ce câble à son PC ?

Pour le particulier que nous sommes : rien.

Il faut le software Autocheck qui n'est disponible qu'aux revendeurs Husqvarna.

Par contre d'autres petits software ont été développés par l'administrateur du site www.automower-fans.com (http://www.automower-fans.com) et permettent de modifier les tensions de retour,  les durées de charge , de lire les données,  de piloter toutes les fonctions du robot....et bien d'autres !



(changement du sens de rotation des lames, changement de la capacité de batterie, et même téléguidage du robot)

[Chercheur]

Le lien ici: https://automower-fans.com/viewtopic.php?f=14&t=1313&p=14691&sid=d8b7d0a6684466a9ac32b121e2d806f3#p14691

[laurent54890]

Le 10/07/2016 à 18:57, Raph57 a dit :

Pour le probleme il est tjs la , il me marque tjs entrée code pin, aucune touche répond ni le bouton on off ! Je le débranche la batterie et je verrai bien demain !!

A l aide du câble es ce que je vais pouvoir taper le code pin car mon clavier est HS ?

Le 29/05/2022 à 12:59, Chercheur a dit :





[laurent54890]

Bonjour j' ai un problème au démarrage l' écran reboot  mais parfois il fonctionne sans proposer de code pin . J ai le menu configuration .

Quel serait le problème,? Je voulais connecter le câble mais es ce possible d avoir le petit logiciel ?

[Razmoket]

C'est soit un problème sur l'alim 5V sur la carte, soit la sram qui est au bout de sa vie....ou le microcontrôleur et alors là c'est irreparable.  Autocheck ne vous aidera pas car en cas de reboot continu il ne se connecte pas.  Et quand la carte démarre...qu'allez vous faire?  Il n'y a pas de bouton magique 'empêche la de rebooter".

La seule chose que vous pouvez faire, et vous n'avez pas besoin d'autocheck pour cela, c'est désactiver la demande de pin code.  Ca peut eviter les reboots dans certains cas.  Avec Autocheck, vous pouvez recharger le "language file" ce qui peut permettre de rafraichir la sram et pourrait régler le problème.  Attention, ne jamais reprogrammer un firmware en version 2.93 avec une version antérieure, blocage assuré de la carte.  Le language file ne présente pas ce risque
