AlainP

Bonjour à tous, Suite de mon dépannage sur l'Automower 220 AC de 2015 (Type G2, carte d'origine 5787860-02A « Mainboard 220 ») — voir mon précédent message : carte d'origine HS après un court-circuit accidentel entre une broche du support CR2025 et la broche 1 du connecteur 10 broches du port service. Depuis, j'ai monté une carte de remplacement d'occasion (donneur 2014, firmware moteurs LINIX, réf 5400564-01C « Mainboard CL 220 »). Voici les mesures, faites sur alimentation de banc 19 V stable (chargeur PC 120 W), courant mesuré en série (Kaiweets HT118E, entrée 10 A) : - Carte d'origine : ~1 mA → morte, confirmé. - Carte de remplacement : ~130 mA → vivante, exécute du code. - Interrupteur ON/OFF : variation de courant mesurable → le microcontrôleur répond aux entrées. - Résistance à l'entrée de la carte : ~1,7 MΩ montante → comportement capacitif, pas de court franc. MAIS : écran LCD totalement muet et aucun bip du buzzer, sur les DEUX cartes. Nappe vérifiée et bien enfichée des deux côtés, rien sous lampe rasante. Mon hypothèse actuelle : le module clavier/écran (MMI) a été endommagé par le même court-circuit que la carte d'origine — ce qui expliquerait le symptôme identique avec une carte pourtant vivante. Mes questions : 1. Cette hypothèse vous semble-t-elle cohérente ? Quelqu'un a-t-il déjà vu un court au port service tuer le module écran ? 2. Y a-t-il un test simple pour confirmer que le module clavier/écran est mort (mesures sur la nappe, tension d'alim du LCD) ? 3. Quelqu'un aurait-il un module clavier/écran 220 AC d'occasion testé à vendre ? Je précise que la batterie NiMH (535120903) est aussi en fin de course et sera remplacée. Merci d'avance pour vos lumières !

Bonsoir Merci MP envoyé .. Alain

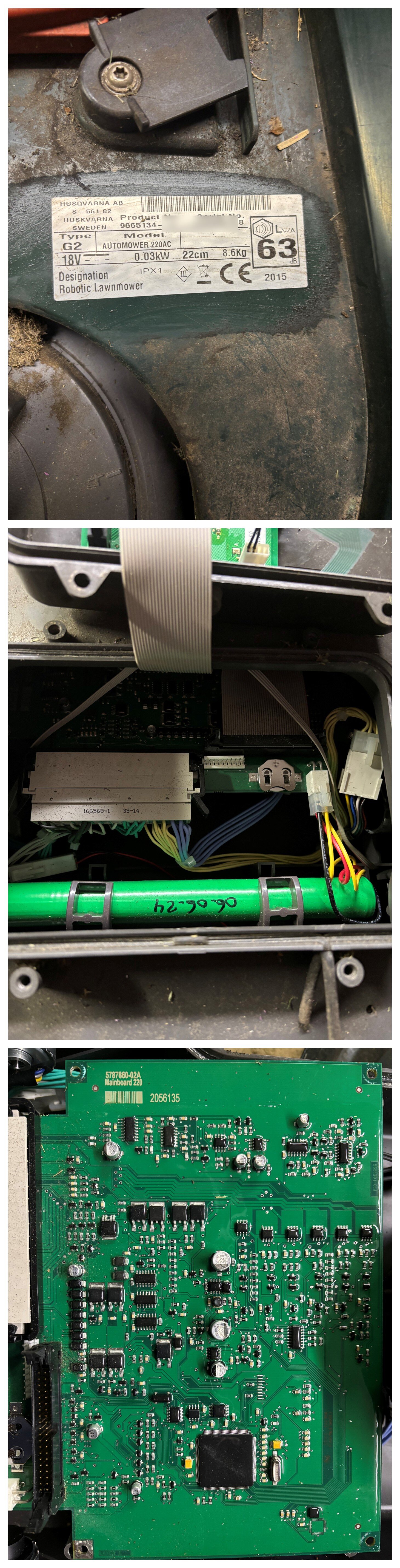

Bonjour à tous, Je remets en route un Automower 220 AC de 2015 (carte mère 5787860-02A "Mainboard 220", n° 2056135). Je dépanne ce robot pour un proche. J'ai déjà bien fouillé le forum (notamment le post de référence "composant brûlé" et le fil de Stan59), donc je vous livre directement l'historique et mes mesures. Historique : Le robot était resté ~18 mois stocké sur sa base, batterie pleine. Au redémarrage : erreur "En dehors zone de tonte" alors que le signal de boucle était bon (voyant vert continu). Date HS à l'écran → pile CR2045 morte. L'incident : En voulant vérifier/remplacer la CR2045, j'ai fait un faux contact (étincelle) entre une patte de la pile et la première broche du connecteur blanc adjacent (le connecteur côté pile lithium, broche 1 côté batterie). Depuis : le robot ne s'allume plus du tout, écran éteint. Mesures déjà réalisées (multimètre) : Batterie : 20 V, saine (pack remplacé 06/2024). Les 20 V arrivent bien à l'entrée de la carte. Pas de court-circuit franc sur l'entrée d'alim (la résistance monte puis se stabilise = charge normale des condensateurs). Aucune trace visible de composant brûlé, pas d'odeur. Mon analyse (à confirmer par vous) : Symptôme "écran éteint malgré ON + 20 V présents" → je suspecte le régulateur 3,3 V (L4931) qui n'alimenterait plus le microcontrôleur. Mais comme mon faux contact part de la pile CR2032, je me demande si le circuit d'horloge DS1306 (relié à la pile) n'aurait pas morflé aussi. Bref j'ai besoin d'aide car ces cartes sont quasiment introuvable et les plans de celle-ci j'en parle mèmepas. Merci pour votre aide Belle journée à tous Alain de Lesve

Bonjour à tous, Je m'appelle Alain, j'habite à Lesve en Belgique et je suis papa de deux enfants. Dans la vie professionnelle, je travaille comme ingénieur projet dans le secteur de la chimie. En dehors du travail, je suis passionné par tout ce qui touche au bricolage, à la réparation d'objets et à l'impression 3D. J'aime comprendre le fonctionnement des choses, les remettre en état et réaliser des projets techniques. Je me suis inscrit sur ce forum pour échanger avec des personnes partageant les mêmes centres d'intérêt, apprendre de nouvelles choses et, lorsque je le peux, apporter ma contribution. Au plaisir d'échanger avec vous !
